🛡️ Manual de Engenharia de Campo & Vedação IP66

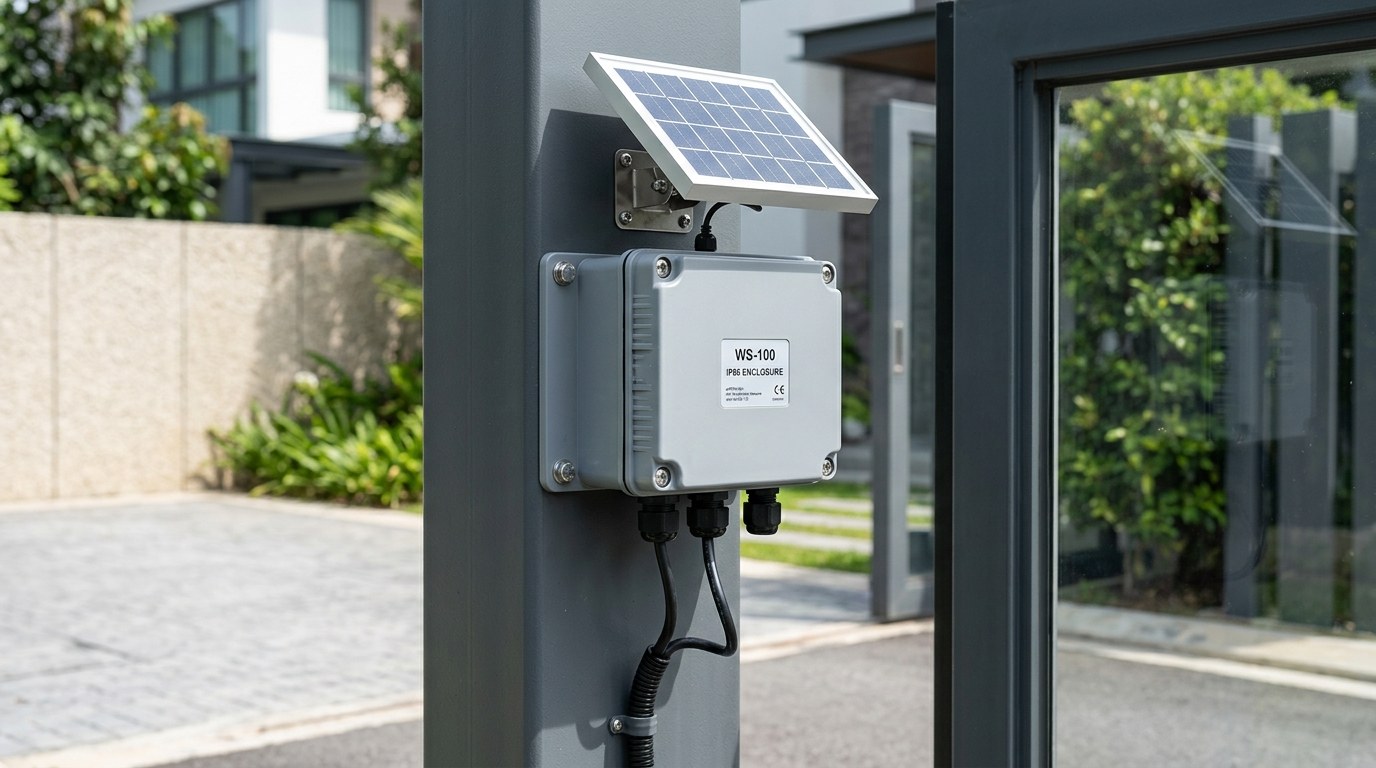

Nunca fure o topo ou as laterais da caixa hermética. Os prensa-cabos PG7, o respiro e a lente do sensor PIR devem apontar exclusivamente para baixo. A água da chuva escorre pelas paredes e pinga no chão sem jamais alcançar as vedações de borracha.

Ao meio-dia, a caixa atinge 45°C e o ar se expande. À noite, a caixa esfria bruscamente a 15°C, criando vácuo que suga ar úmido através dos parafusos. A válvula de respiro com membrana ePTFE equaliza a pressão interna sem permitir a entrada de vapor de água ou gotas líquidas.

O silicone comum (acético com cheiro de vinagre) libera ácido acético durante a cura, que corrói componentes SMD e trilhas de cobre em poucas semanas. Utilize estritamente silicone neutro de cura neutra (oxímico ou alcóxi) para vedar o perímetro da lente PIR.

Faça os fios do painel solar e do reed switch descerem cerca de 5 cm abaixo do prensa-cabo antes de subir em direção à caixa. Isso garante que a água que escorre pelo cabo se acumule na parte mais baixa e caia por gravidade, em vez de escorrer para dentro da rosca do prensa-cabo.

Aplique duas demãos de verniz isolante Isomastec ou verniz acrílico para PCB em toda a placa do Seeed XIAO e no carregador CN3065. Atenção: proteja o conector dourado da antena IPEX, o botão BOOT e a lente fresnel do PIR com fita crepe antes de envernizar.

Coloque um sachê de sílica gel dentro da caixa antes de fechar a tampa. Isso absorverá a umidade contida no ar aprisionado durante a montagem em bancada.

Chapas e portões metálicos agem como gaiola de Faraday e espelhos refletores que atenuam drasticamente o sinal ESP-NOW de 2.4 GHz. Monte a caixa plástica no pilar de alvenaria do portão, mantendo pelo menos 10 cm de distância de perfis de aço estruturais.

Utilize caixa plástica na cor cinza-clara ou branca para refletir a radiação infravermelha do sol. Posicione a caixa à sombra do próprio suporte do painel solar para que a bateria 18650 não ultrapasse 45°C no verão, estendendo sua vida útil para mais de 6 anos.

Posicione a lente a uma altura entre 1,20m e 1,50m do solo, apontada para a calçada de acesso e perpendicular à direção de aproximação de pessoas. Não aponte o sensor diretamente para arbustos ou árvores que se movem ao vento sob sol forte.

Substitua qualquer parafuso de ferro zincado ou niquelado por parafusos de aço inoxidável austenítico (Inox 304). Parafusos comuns oxidam em menos de um ano em regiões litorâneas, travando a rosca e impedindo futuras inspeções.
